Установки плазменной резки среднего класса

  • Зона обработки: ширина - до 2500 мм, длина - до 12000 мм
  • Поддерживаемые процессы: плазменная резка, газовая резка
  • Толщина металла для раскроя - до 50/120 мм (плазма/газ)
  • Секционированный рабочий вытяжной стол
  • Системы плазменной резки Hypertherm серий Powermax, HPRXD, HSD, MAXPRO200
  • Газовые резаки Harris

Комплектации

Комплектность поставки

Комплектация Базовая
координатная система
cтойка управления в пылезащищенном исполнении
с сенсорным монитором и промышленной клавиатурой
система ЧПУ GIGAMECH NCi
секционированный вытяжной рабочий стол ●*
система плазменной резки Powermax/HSD/MAXPRO/HPRXD ● - на выбор заказчика
автоматический контроль высоты дуги при плазменной резке
газовый резак Harris с электроподжигом
автоматический контроль высоты факела при газовой резке
комплект ЗИП
* - металлоконструкции рабочего вытяжного стола могут быть изготовлены заказчиком по предоставленной КД
● - в комплекте
○ - опция

Размеры рабочего поля и габариты

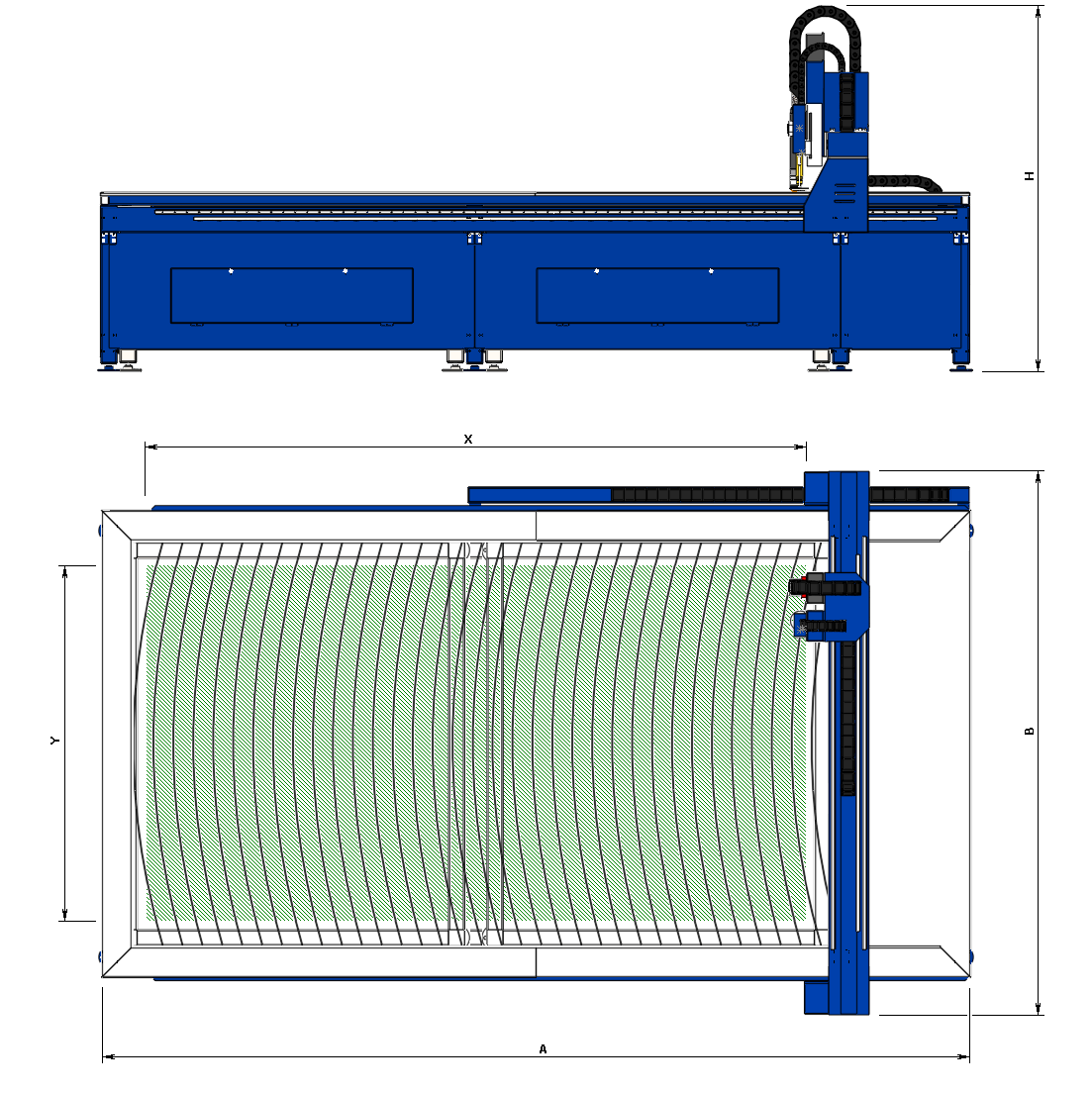

Установки плазменной и газовой резки. Габаритные размеры
Серия 6PCf 7PC 8PC
ширина зоны обработки (Y), мм 1500 2000 2500
длина зоны обработки (X), мм 1500..6000 3000..12000 4000..12000
ширина (B), мм 2700 3200 3700
высота (H), мм 1800

Опции

  • лазерный маркер положения листа;
  • оригинальные расходные элементы Hypertherm на срок эксплуатации определяемый заказчиком.

Дополнительное оборудование

  • компрессор;
  • система масло- влагоочистки;
  • фильтро-вентиляционная установка;
  • вытяжной вентилятор.

Характеристики

Технические характеристики

электропитание 3 фазы, 380±5%В, 50Гц
потребляемая мощность (без системы плазменной резки), не более 4 кВт
приводы осей XY сервопривод - зубчатая рейка
приводы вертикальных осей сервопривод - шарико-винтовая пара
скорость быстрых перемещений 30 м/мин
ускорения по осям XY до 5 м/c2
скорость резки 0..15 м/мин
геометрическая точность позиционирования
при прочерчивании на скорости 10 м/мин
±0.1 мм/м
погрешность перпендикулярности осей X и Y, не более ±0°0'20''
дискретность задаваемых перемещений от 7 мкм (настраиваемый параметр)
ход оси Z 150 мм
управление высотой резака над листом автоматическое
поиск поверхности и прожиг листа автоматический,
прожиг по соответствующему толщине алгоритму
формат управляющих программ G-код
ввод управляющих программ USB
Ethernet
ручной ввод
климатическое исполнение B4 (закрытое помещение с искусственным регулированием климатических условий)
диапазон температур окружающей среды 0..+40°С
